[기계설계 Day 3] 키, 코터, 리벳

1. 키

1. 토크 전달 크기: 세레이션>스플라인>접선키>묻힘키>반달키>평키>안장키>핀 2. 안장키: 축의 강도 유지, 큰동력 전달 불가능 3. 접선키: 역회전 가능 4. 반달키: 키홈이 깊어서 축의 강도 약해짐 5. 스플라인키: 축방향 이동가능, 키 홈수 4~20개 6. 드라이빙키 결합순서: 축-보스-키 7. 세트키 결합순서: 축-키-보스

1. 핀: 키의 대용, 분해가능, 큰 하중이 걸리지 않는 곳 2. 평행핀: 위치결정, 막대 연결용 3. 테이퍼핀: 1/50 테이퍼, 호칭지름은 핀의 가는 부분 4. 스프링핀: 세로방향으로 쪼개져있어 구멍 정확하지 않아도 됨 5. 핀의 실효치수: 공차 범위 내에서 가장 큰 상태

---

2. 코터

1. 코터: 주로 굽힘 모멘트를 받는다, 해체 용이, 경도는 축보다 높다. 2. 코터의 기울기: 보통 1/20, 반영구적 1/100, 분해하기 쉬운것 1/5~1/10

---

3. 리벳

1. 리벳: 2개 이상의 판 영구적 체결 2. 재료: 연강, 두랄루민, 알루미늄, 구리, 황동, 니켈, 저탄소강 3. 장점: 열응력에 의한 잔류응력이 없어 취성파괴가 일어나지 않는다. 4. 단점: 길이 방향 하중에 약함, 영구결합, 기밀 수밀 곤란 5. 지름: 목에서 1/4 떨어진 지점이 지름, 크기: 자루의 길이 6. 냉간성형 리벳(연강선재): 1~13mm, 열간성형 리벳(압연선재): 10~44mm 7. 머리형상에 따른 분류: 둥근, 납작, 냄비, 접시

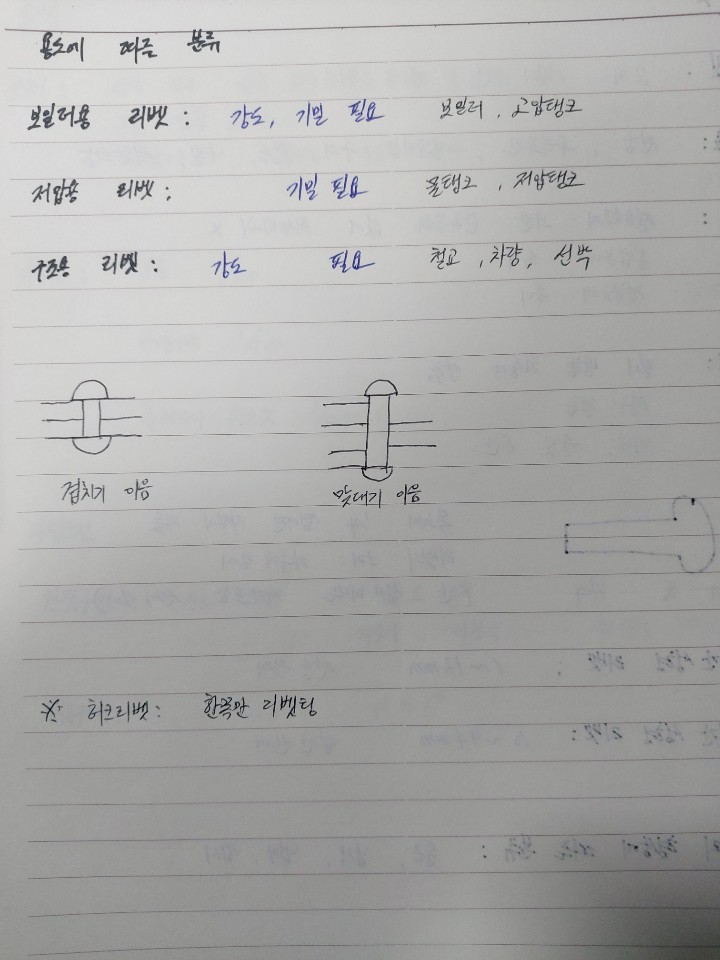

1. 보일러용 리벳: 강도, 기밀 2. 저압용 리벳: 기밀 3. 구조용 리벳: 강도

1. 리벳팅: 드릴링-리밍, 리벳의 구멍은 지름보다 1~1.5mm크게, 리벳의 길이는 지름의 5배 이하 2. 코킹: 기밀작업, 강판 가장자리 75~85도 기울여서, 5mm 이하는 곤란 3. 플러링: 기밀 더욱 완전히, 5mm 이하는 곤란

1. 리벳의 파괴: 리벳의 전단(피치클때), 강판의 전단(피치 작을때), 강판의 압괴 2. 강판의 효율: 1pitch내 구멍있을때 강판의 인장강도/ 1pitch내 구멍없을 때 강판의 인장강도 3. 리벳의 효율: 1ptich내 리벳의 전단강도/ 1pitch내 구멍없을 때 강판의 인장강도
